Kartonverschließer

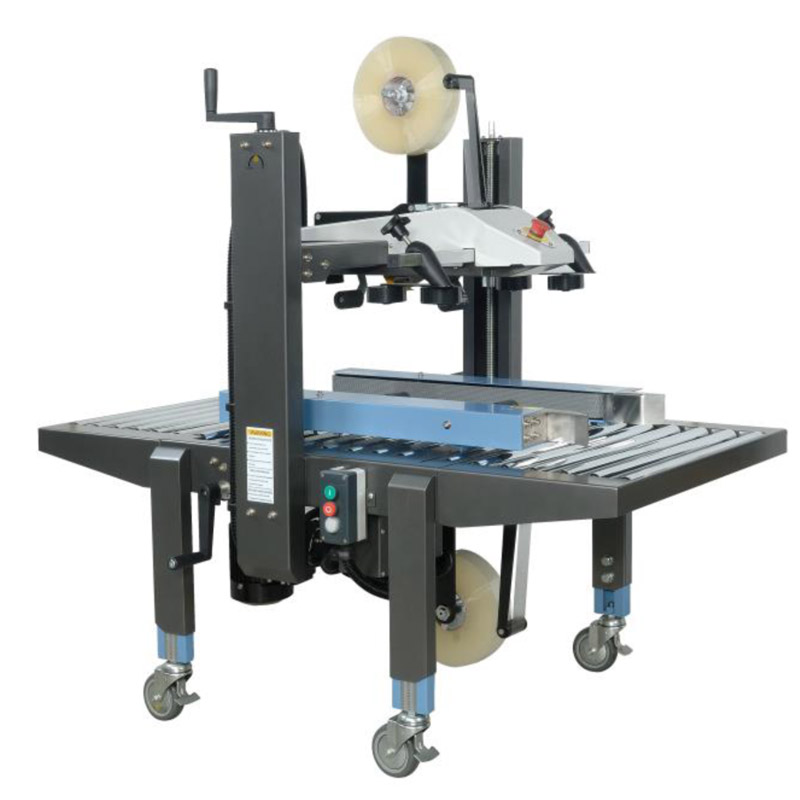

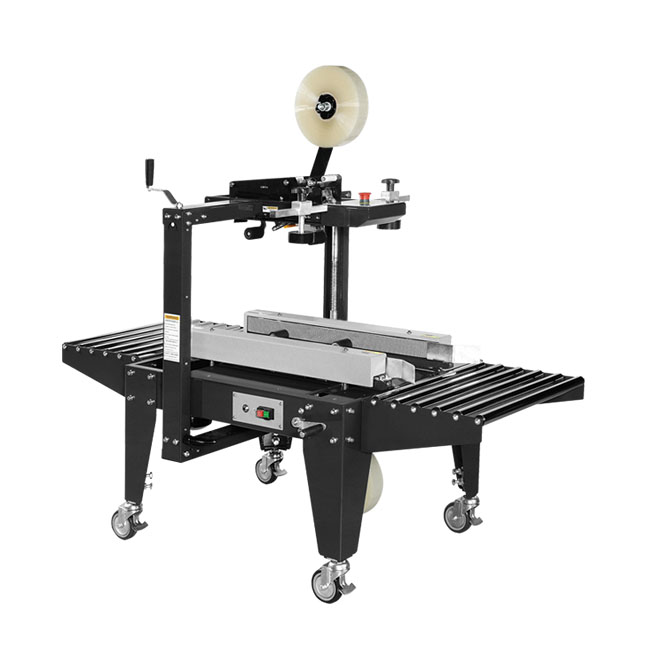

HU-K-2-SD (halbautomatisch)

Der HU-K-2-SD ist eine halbautomatische Kartonverschließmaschine mit manueller Formateinstellung, der kostengünstig gleichformatige Kartons in großer Stückzahl oben und unten in einem Arbeitsgang verschließt.


HU-K-2-SD
Manuelle Formateinstellung

  • 2 Klebeaggregate für den Verschluss oben und unten
  • schnelle und einfache Formatänderung mittels manueller Handkurbel
  • Klebebandspannung: einstellbar
  • Arbeitshöhe: 570 - 750 mm verstellbar
  • Förderbänder seitlich angeordnet
  • 4 Laufrollen zum einfachen Versetzen der Maschine
  • Ein- und Auslauftisch (Option)Karton-Abmessungen
  • Elektrik: 230 V, 50 Hz, 1 Phase

Karton-Abmessungen:

Länge: min. 150 mm - max. unbegrenzt
Breite: min. 100 mm - max. 500 mm
Höhe: min. 100 mm - max. 500 mm

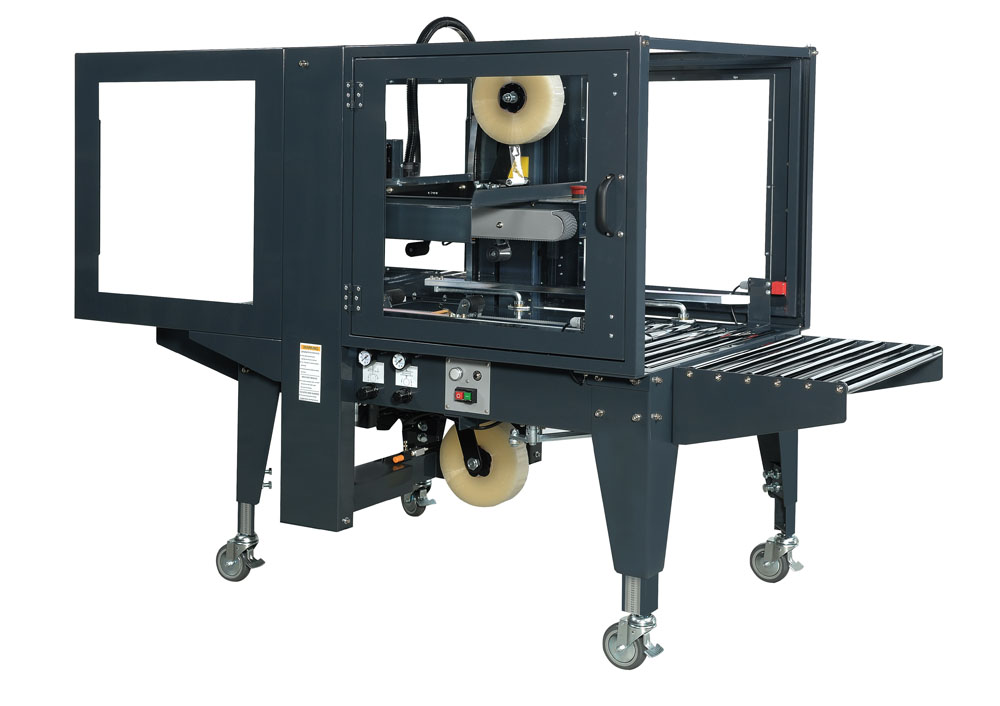

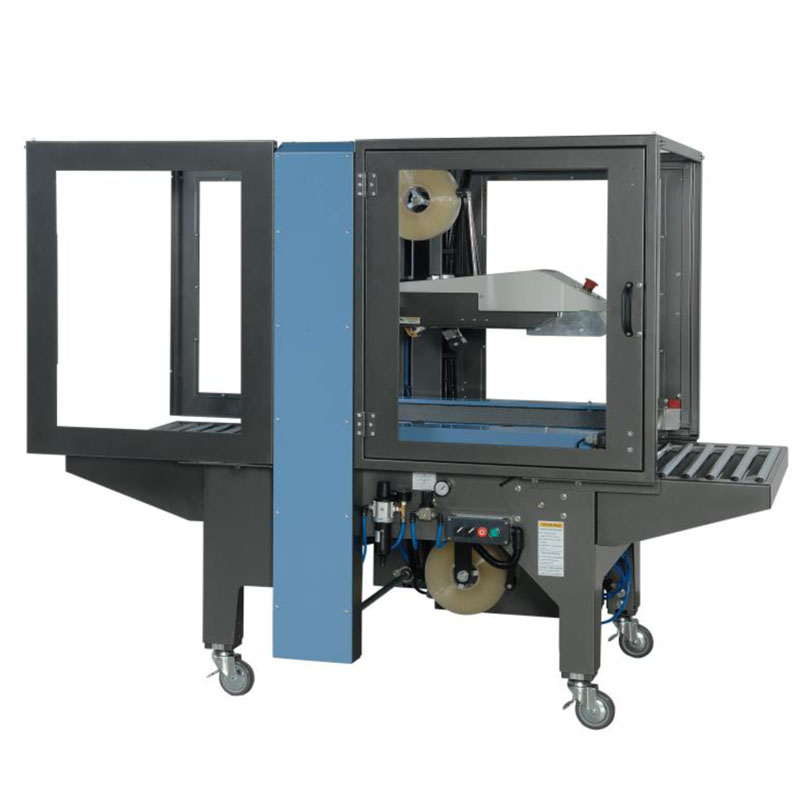

HU-K-4-SD (automatische Maschine)



HU-K-4-SD
  • Kompaktes Design
  • Schwere stabile Stahlkonstruktion
  • Einfache Bedienung mit einem Minimum an Wartung
  • Klebeaggregate oben und unten (Boden- und Deckelverschluss)
  • Klebeaggregate untereinander austauschbar
  • Automatische Seitenführung
  • Komplettes Pneumatik-System
  • Antriebsbänder seitlich
  • Einfach einstellbare Klebstreifenspannung
  • Messerschutz für maximale Sicherheit
  • Modulbauweise zum schnellen Austausch einzelner Teile

Technische Daten:

  • Verschluss: oben und unten
  • Antrieb : Transportband seitlich angeordnet
  • Formateinstellung: automatisch
  • Kartonabmessungen: Länge: 120 - x mm, Breite: 100 - 610 mm, Höhe: 120 - 610 mm
  • Leistung: 11 bis 20 Kartons pro min. (Bedienerabhängig)
  • Bandgeschwindigkeit  : 23 m / min.
  • Klebebandbreite: 50 mm Standard
  • Verarbeitungsmaterial: Selbstklebeband
  • Maschinenabmessung: 1.160 x 1.030 x 1.550 mm (LxBxH)
  • Arbeitshöhe: 680 - 880 mm
  • Gewicht: 140 kg
  • Druckluftbedarf: 4,5 kg/cm² oder 3 ltr./Karton
  • Stromanschluss: 240 V, 50 Hz., 1-Phase
  • Leistungsaufnahme: 500 Watt

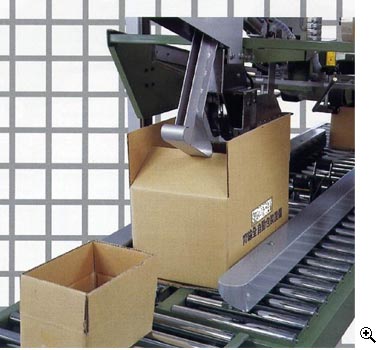

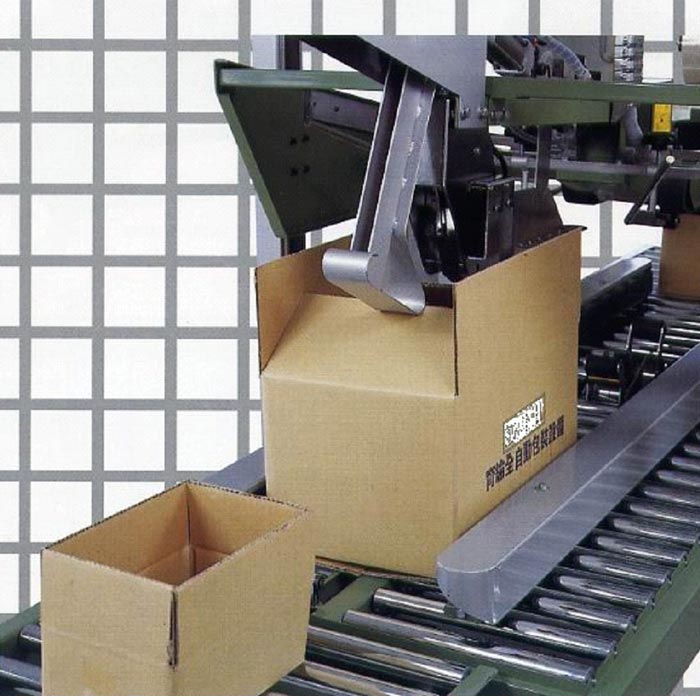

HU-K-16-SD (vollautomatische Maschine)



HU-K-16-SD
  • Kompaktes Design
  • Schwere stabile Stahlkonstruktion
  • Einfache Bedienung mit einem Minimum an Wartung
  • Klebeaggregate oben und unten (Boden- und Deckelverschluss)
  • Klebeaggregate untereinander austauschbar
  • Automatische Seitenführung
  • Komplettes Pneumatik-System
  • Antriebsbänder seitlich und oben
  • Einfach einstellbare Klebstreifenspannung
  • Messerschutz für maximale Sicherheit
  • Modulbauweise zum schnellen Austausch einzelner Teile
  • Maschine verfahrbar mittels 4 Laufrollen mit Bremse

Technische Daten:

  • Verschluss: oben und unten
  • Antrieb : Transportband seitlich und oben angeordnet
  • Formateinstellung: automatisch
  • Kartonabmessungen: Länge: 300 - 700 mm, Breite: 130 - 700 mm, Höhe: 120 - 650 mm
  • Leistung: 11 bis 20 Kartons pro min. (Bedienerabhängig)
  • Bandgeschwindigkeit  : 24 m / min.
  • Klebebandbreite: 50 mm Standard
  • Verarbeitungsmaterial: Selbstklebeband
  • Maschinenabmessung: 2.030  x  830  x 1.670 mm (LxBxH)
  • Arbeitshöhe: 570 - 750 mm
  • Gewicht: 140 kg
  • Druckluftbedarf: 4,5 kg/cm² oder 3 ltr./Karton

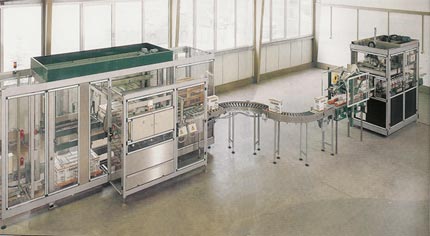

Praxisbeispiel für eine vollautomatische Linie



Vollautomatische Linie
Vollautomatische Linie zum Aufrichten von Kartons, Befüllen, Verschließen, Kennzeichnen sowie Palettier-Einrichtung

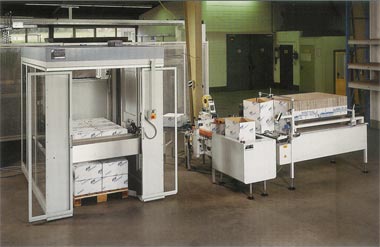

Praxisbeispiel einer halbautomatischen Verpackungsanlage



Halbautomatische Verpackungsanlage
Halbautomatische Verpackungsanlage für die manuelle Befüllung durch eine Bedienungsperson

  • Kartonmagazin
  • Bodeneinfalter
  • Kartonverschließer
  • automatische Palettieranlage
