Palettenmagazine

Palettenmagazine für das Stapeln und Entstapeln von Paletten ohne Kraftaufwand und Verletzungsgefahr. Arbeitsplatzsicherheit auch bei sehr hohen Stapeln durch den Sicherheitszaun.

zum online-shop

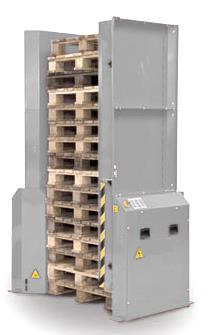

HU-PALO-1/2

Humboldt-Paletten Magazin Modell HU-PALO-1/2 stapelt und entstapelt einzelne Paletten halber Palettenlänge (600 mm Länge) auf Bodenniveau.
Die Bedienung erfolgt über ein Touchpanel.

HU-PALO-1/2
  • Automatische Erkennung über Photozelle, dann wird gestapelt oder entstapelt
  • Die Steuerung erfolgt über SIEMENS S7-1200 Steuerung
  • Verringerte Unfallgefahr
  • Kein manuelles Paletten Handling mehr nötig
  • Erhöhte Effizienz
  • Optimierter Paletten Fluss
  • Ordnung am Arbeitsplatz
  • Paletten halten länger
  • Sicherheitszaun für 15 Paletten
  • Optional mit max. Melder zur Füllstandskontrolle
  • Kompakte Maschinenkonstruktion
  • Maschine CE-Konform
Traglast
15 Paletten oder 500 kg
Palettenabmessung
600 x 800 x 150 mm (LxBxH)
Anschluss
230 V, 50 Hz., 1 Ph.
Leistungsaufnahmemax. 550 W
Druckluftausführung
(optional)
6 - 7 bar
Abmessung 15 Paletten935 x 1.450 x 2.350 mm
(BxTxH)
Farben StandardRAL 7032 grau, RAL 7035 grau,
RAL 3002 rot, RAL 5002 blau

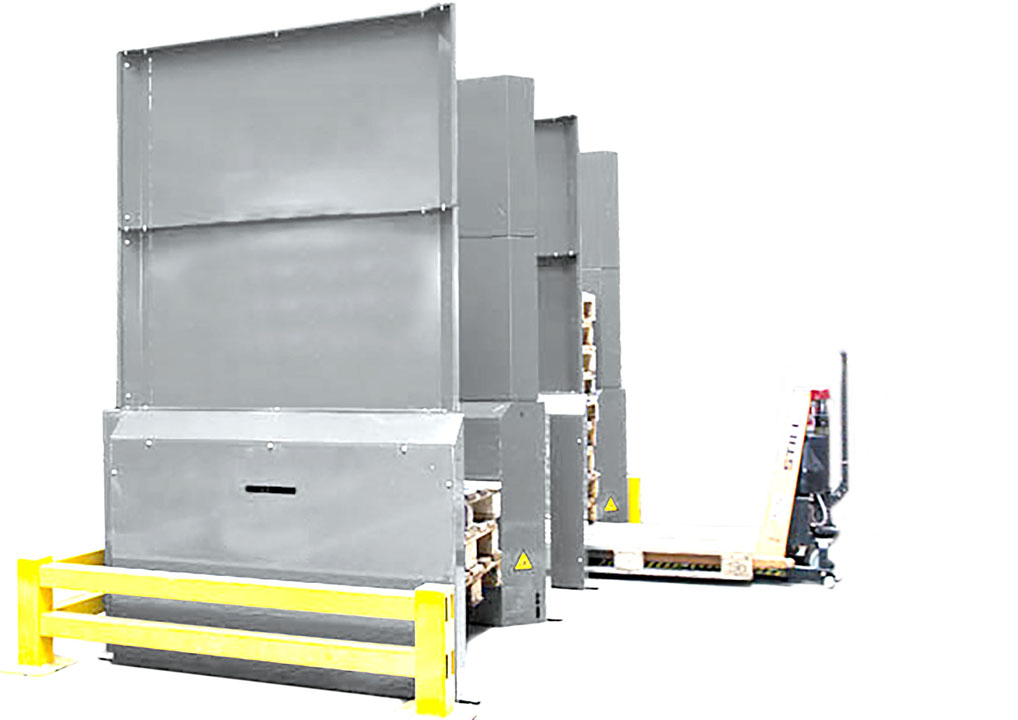

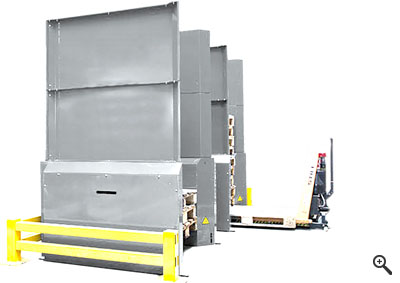

HU-PALO-2

Der HU-PALO-2 stapelt oder entstapelt automatisch auf Bodenniveau. Für 15 oder 25 Paletten .
Die Bedienung erfolgt über ein Touchpanel.

HU-PALO-2
  • Automatische Erkennung über Photozelle, dann wird gestapelt oder entstapelt
  • Die Steuerung erfolgt über SIEMENS S7-1200 Steuerung
  • Verringerte Unfallgefahr
  • Kein manuelles Paletten Handling mehr nötig
  • Erhöhte Effizienz
  • Optimierter Paletten Fluss
  • Ordnung am Arbeitsplatz
  • Paletten halten länger
  • Sicherheitszaun für 15 oder 25 Paletten
  • Optional mit max. Melder zur Füllstandskontrolle
  • Kompakte Maschinenkonstruktion
  • Maschine CE-Konform
Traglast 15 Paletten
Traglast 25 Paletten
15 Paletten oder 500 kg,
25 Paletten oder 800 kg
Palettenabmessung
1.200 x 800 x 150 mm (LxBxH)
1.200 x 1.000 x 150 mm (LxBxH)
Anschluss
230 V, 50 Hz., 1 Ph.
Leistungsaufnahmemax. 550 W
Druckluftausführung
(optional)
6 - 7 bar
Abmessung 15 Paletten
Abmessung 25 Paletten
1.520 x 1.340 x 2.350 mm (BxTxH)
1.520 x 1.340 x 3.750 mm (BxTxH)
Farben StandardRAL 7032 grau, RAL 7035 grau,
RAL 3002 rot, RAL 5002 blau
weiss

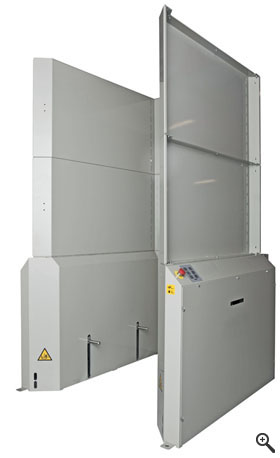

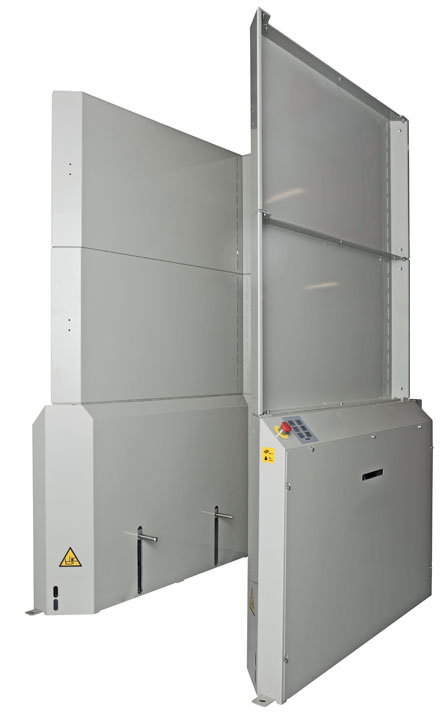

HU-PALO-3

Der HU-PALO-3 stapelt oder entstapelt einzelne Paletten auf Bodenniveau. Für 15 oder 25 Paletten.
Die Bedienung erfolgt über ein Touchpanel.

HU-PALO-3
Traglast 15 Paletten
Traglast 25 Paletten
15 Paletten oder 500 kg,
25 Paletten oder 800 kg
Palettenabmessung
1.200 x 800 x 150 mm (LxBxH)
1.200 x 1.000 x 150 mm (LxBxH)
Anschluss
230 V, 50 Hz., 1 Ph.
Abmessung 15 Paletten
Abmessung 25 Paletten
1.520 x 1.340 x 2.350 mm (BxTxH)
1.520 x 1.340 x 3.750 mm (BxTxH)
Farben StandardRAL 7032 grau, RAL 7035 grau,
RAL 3002 rot, RAL 5002 blau

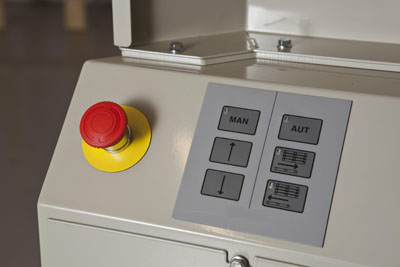

HU-PALO-3 Steuerpult
  • Automatische Erkennung über Photozelle, dann wird gestapelt oder entstapelt
  • Die Steuerung erfolgt über SIEMENS S7-1200 Steuerung
  • Verringerte Unfallgefahr
  • Kein manuelles Paletten Handling mehr nötig
  • Erhöhte Effizienz
  • Optimierter Paletten Fluss
  • Ordnung am Arbeitsplatz
  • Paletten halten länger
  • Sicherheitszaun für 15 oder 25 Paletten
  • Optional mit max. Melder zur Füllstandskontrolle
  • Kompakte Maschinenkonstruktion
  • Maschine CE-Konform
weiss

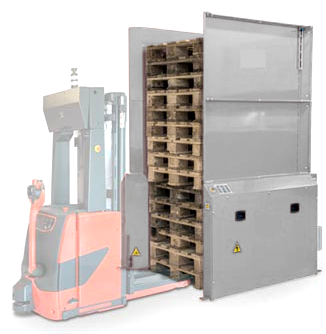

HU-PALO-3-AGV

Humboldt-Paletten Magazin Modell HU-PALO-3-AGV ist die ideale Ergänzung für fahrerlose Transportsysteme, um den Paletten Fluss vollständig zu automatisieren. Für 15 oder 25 Paletten.
Neues Modell für vollautomatische FTS Abläufe.


HU-PALO-3-AGV
Traglast 15 Paletten
Traglast 25 Paletten
15 Paletten oder 500 kg,
25 Paletten oder 800 kg
Palettenabmessung
1.200 x 800 x 150 mm (LxBxH)
1.200 x 1.000 x 150 mm (LxBxH)
Anschluss
230 V, 50 Hz., 1 Ph.
Abmessung 15 Paletten
Abmessung 25 Paletten
1.520 x 1.340 x 2.350 mm (BxTxH)
1.520 x 1.340 x 3.750 mm (BxTxH)
Farben StandardRAL 7032 grau, RAL 7035 grau,
RAL 3002 rot, RAL 5002 blau
  • Interface für den Signalaustausch zwischen dem Paletten Magazin und einem FTS
  • Datenaustausch mit allen FTS Typen
  • Die Steuerung erfolgt über SIEMENS S7-1200 Steuerung
  • Stapelt und entstapelt einzelne Paletten auf Bodenniveau
  • Verringerte Unfallgefahr
  • Kein manuelles Paletten Handling mehr nötig
  • Erhöhte Effizienz
  • Optimierter Paletten Fluss
  • Ordnung am Arbeitsplatz
  • Paletten halten länger
  • Sicherheitszaun für 15 oder 25 Paletten
  • Max.-Melder zur Füllstandskontrolle
  • Kompakte Maschinenkonstruktion
  • Maschine CE-Konform

weiss

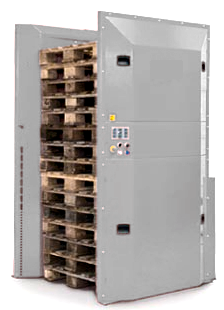

HU-PALO-5

Humboldt-Paletten Magazin Modell HU-PALO-5 stapelt und entstapelt gleichzeitig 1-5 Paletten auf Bodenniveau.
Für 15 oder 25 Paletten.
HU-PALO-5
Traglast 15 Paletten
Traglast 25 Paletten
15 Paletten oder 800 kg,
25 Paletten oder 800 kg
Palettenabmessung
1.200 x 800 x 150 mm (LxBxH)
1.200 x 1.000 x 150 mm (LxBxH)
Anschluss
230 V, 50 Hz., 1 Ph.
Druckluftmin. 6-7 bar
Abmessung 15 Paletten
Abmessung 25 Paletten
1.555 x 1.475 x 2.350 mm (BxTxH)
1.555 x 1.475 x 3.765 mm (BxTxH)
Farben StandardRAL 7032 grau, RAL 7035 grau,
RAL 3002 rot, RAL 5002 blau
  • Automatische Erkennung über Photozelle, dann wird gestapelt oder entstapelt
  • Die Steuerung erfolgt über SIEMENS S7-1200 Steuerung
  • Verringerte Unfallgefahr
  • Kein manuelles Paletten Handling mehr nötig
  • Erhöhte Effizienz
  • Optimierter Paletten Fluss
  • Ordnung am Arbeitsplatz
  • Paletten halten länger
  • Sicherheitszaun für 15 oder 25 Paletten
  • Optional mit max. Melder zur Füllstandskontrolle
  • Staplerschutz um Beschädigungen zu vermeiden
  • Kompakte Maschinenkonstruktion
  • Maschine CE-Konform

weiss

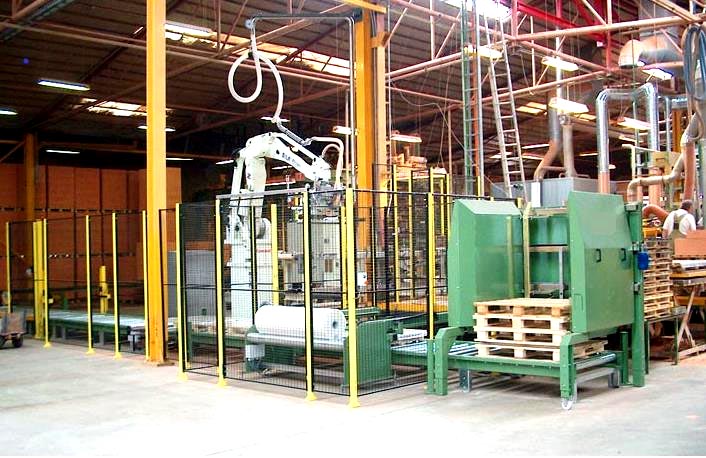

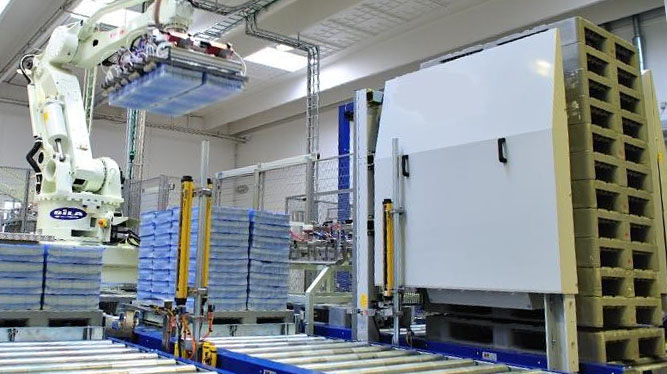

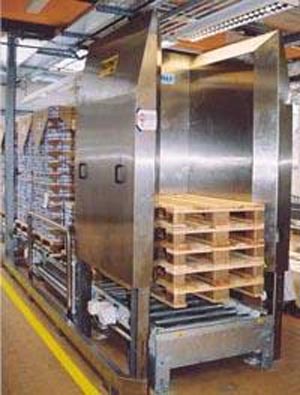

HU-PALO-INLINE

Humboldt-Paletten Magazin Modell HU-PALO-INLINE stapelt und entstapelt einzelne Paletten auf Niveau der Fördertechnik.

HU-PALO-INLINE
Traglast
15 - 20 Paletten oder 800 kg
Palettenabmessung z.B.
1.200 x 800 x 150 mm (LxBxH)
1.200 x 1.000 x 150 mm (LxBxH)
Anschluss
230 V, 50 Hz., 1 Ph.
Druckluftmin. 6-7 bar
Druckluftverbrauch55 l/Zyklus
Geschwindigkeitca. 15 sec
SchutzklasseIP 64
Farben StandardRAL 7032 grau, RAL 7035 grau,
RAL 3002 rot, RAL 5002 blau
  • Die Anlage ist vorbereitet für den Anschluss an eine externe Steuerung
  • Kann über viele Arten und Ausrichtungen von Förderbahnen angeordnet werden
  • Verringerte Unfallgefahr
  • Erhöhte Effizienz
  • Optimierter Paletten Fluss
  • Paletten halten länger
  • Sicherheitszaun für 15 bis 20 Paletten
  • Optional mit max. Melder zur Füllstandskontrolle
  • Kompakte Maschinenkonstruktion
  • Maschine CE-Konform

HU-PALO-INLINE
HU-PALO-INLINE
